Finned tubes ua lub luag haujlwm tseem ceeb hauv kev sib pauv cua sov thoob plaws kev lag luam xws li petrochemicals, HVAC, tsim hluav taws xob, tub yees, thiab lub zog. Los ntawm kev nce qhov chaw ntawm cov hlab ntsha, finned tubes ho txhim kho cov cua sov hloov mus rau qhov zoo, ua kom cov tshuab ua tau zoo dua thaum txo kev siv hluav taws xob. Hauv qab no yog qee qhov feem ntau siv hom finned hlab thoob ntiaj teb.
Hom finned tubes

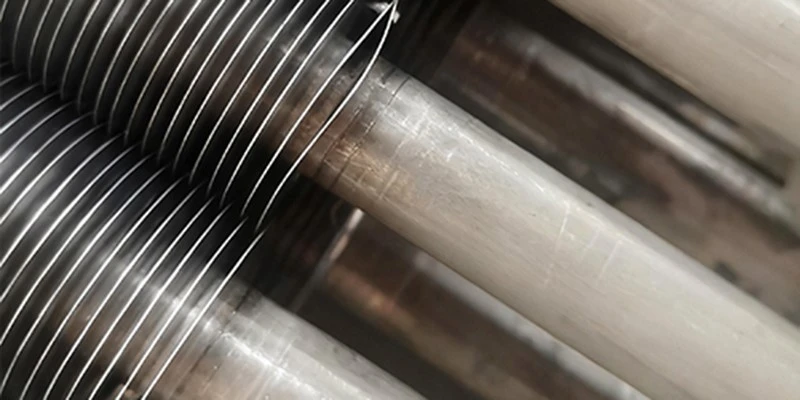

Lub ntsiab tsim feature ntawmG Hom Finned Tubeyog qhov ntxig thiab welding ntawm fins rau hauv kauv grooves hauv kev txiav - hauv raj. G-fins tuaj yeem siv rau qhov kub thiab txias heev. Qhov kev txwv tseem ceeb ntawm hom dab dej kub no yog qhov yuav tsum tau muaj qhov tsawg kawg nkaus ntawm phab ntsa thickness ntawm 1.65mm kom haum rau cov grooves. Txawm li cas los xij, G-fins tuaj yeem tiv taus qhov kub txog li 400℃thiab tuaj yeem ua ke nrog carbon steel fins kom ua tau zoo dua.
Khoom siv: Lub hauv paus raj feem ntau yog ua los ntawm carbon steel, stainless hlau, tooj liab, thiab lwm yam, thaum fins feem ntau yog ua los ntawm txhuas, tooj liab, los yog tooj liab alloys.
Daim ntawv thov: Petrochemical nroj tsuag, siab - cua kub preheaters, boiler khoom.

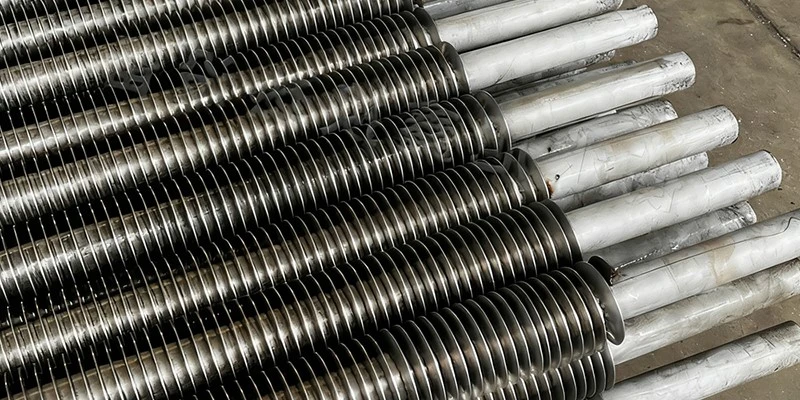

Siab - zaus welded finned tubesyog spirally welded rau cov kav hlau siv siab - zaus kuj welding. Cov finned tubes no muaj cov coefficient kub hloov pauv, cov fins tuab, thiab muaj zog dua li lwm cov finned raj. Cov fins tsis tshua muaj kev puas tsuaj, ua rau lub neej ua haujlwm ntev dua thiab ua haujlwm zoo thiab ua haujlwm siab.
Khoom siv: Stainless hlau, carbon hlau.
Daim ntawv thov: Fais fab nroj tsuag, tshav kub exchangers, economizers, industrial boilers

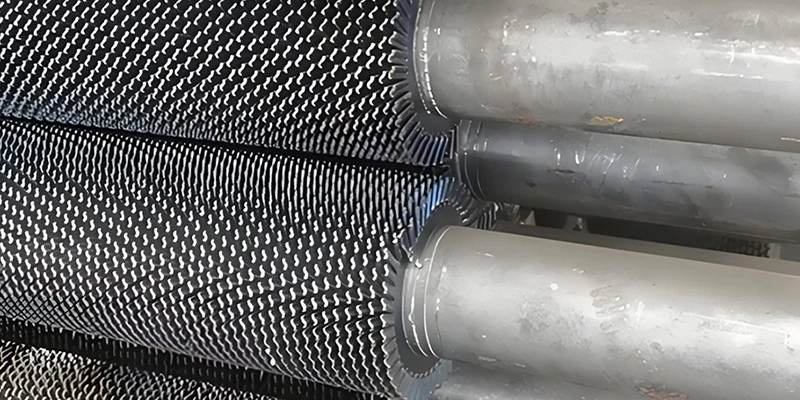

Siab - zaus weldedserrated finned tubesyog tsim los ntawm thawj welding ib tug hlau sawb mus rau lub hauv paus raj siv high - zaus tam sim no los tsim cov fins tas mus li, ces ib txhij los yog tom qab txiav thiab ncab rau sab saum toj ntawm cov fins los tsim serrated fins uas sib txuas robustness nrog siab - efficiency tshav kub hloov. Hom fin no ua rau kom muaj cua turbulence thiab txhim kho cov cua sov ua haujlwm.
Khoom sivKhoom siv: carbon hlau, stainless hlau
Daim ntawv thov: High-kev ua haujlwm kub exchangers

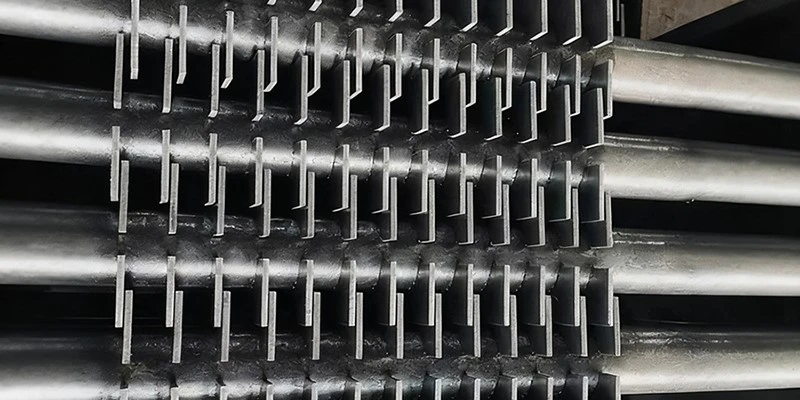

H Hom Finned Tube, zoo ib yam li tsab ntawv "H" nyob rau hauv cov duab, yog sib sau ua ke los ntawm welding (feem ntau yog siab - zaus vuam los yog laser vuam) ob symmetrical puag hlab thiab ib tug duab plaub. Lub kaum sab xis yog txiav rau hauv nruab nrab kom tso cai rau ob lub hauv paus raj hla dhau thiab raug welded ua ke, tsim ob txoj kev ywj pheej ntws. Fin grooves txo cov plua plav paug, txhim kho qhov nruab nrab kub hloov coefficient, thiab tiv thaiv cov helical fins los ntawm hlawv tawm.
Khoom siv: Carbon steel, ND steel, stainless hlau
Daim ntawv thov: Fais fab nroj tsuag boilers, siab - plua plav flue gas ib puag ncig.

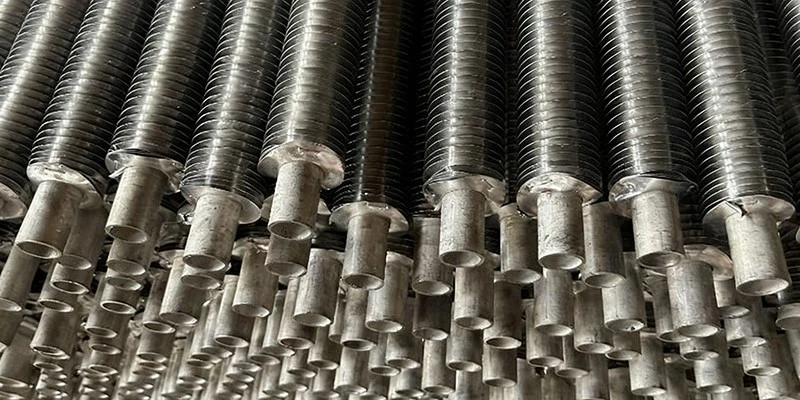

L-Foot Finned Tube yog tsim los ntawm dov hlau strips rau hauv L- zoo li tus ferrules, ces muab kauv winding rau hauv lub hauv paus raj, thiab thaum kawg siv hydraulic expansion los xyuas kom meej haum haum ntawm lub ferrule thiab lub hauv paus raj. Hom kev sib txuas no ua kom muaj peev xwm hloov hluav taws xob ntau tshaj plaws thiab txhim kho lub raj ntawm corrosion kuj. L-zoo li tus fins tuaj yeem tiv taus qhov kub ntawm 150 txog 170℃.
Khoom siv: Lub hauv paus raj tuaj yeem yog carbon steel lossis tooj liab alloy; cov fins yog aluminium los yog tooj liab.
Daim ntawv thov: HVAC, cua txias, cua sov rov qab systems.

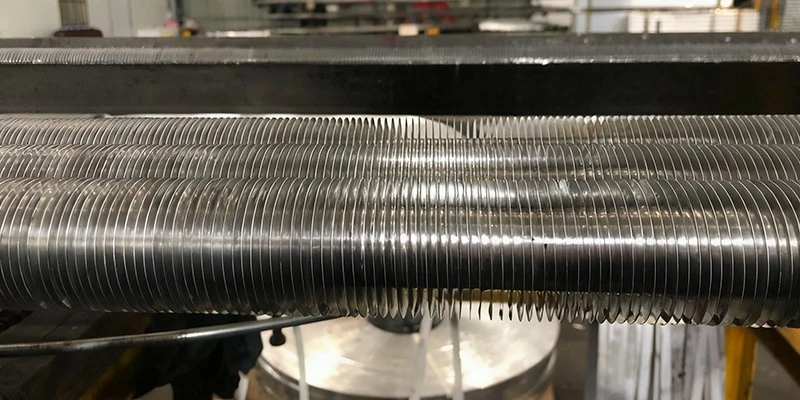

Zoo ib yam li cov txheej txheem tsim khoom ntawm "L"-zoo li tus finned hlab, "LL"- zoo li tus fins muaj lub hauv paus elliptical uas tag nrho puag ncig lub hauv paus raj, ua rau muaj kev tiv thaiv zoo heev. Qhov siab tshaj plaws ua haujlwm kub yog kwv yees tib yam li ntawm "L"- zoo li cov dab dej kub. Qhov sib tshooj "L"- zoo li lub dab dej kub tsim muaj qhov sib cuam tshuam fins uas raug mob ua ke kom tsis txhob txav mus los thiab sib cais.
Khoom siv: Lub hauv paus raj feem ntau yog ua los ntawm cov hlau lossis stainless hlau; fins yog ua los ntawm aluminium.
Daim ntawv thov: Corrosive ib puag ncig, cua tso cua sov, muaj cua txias.

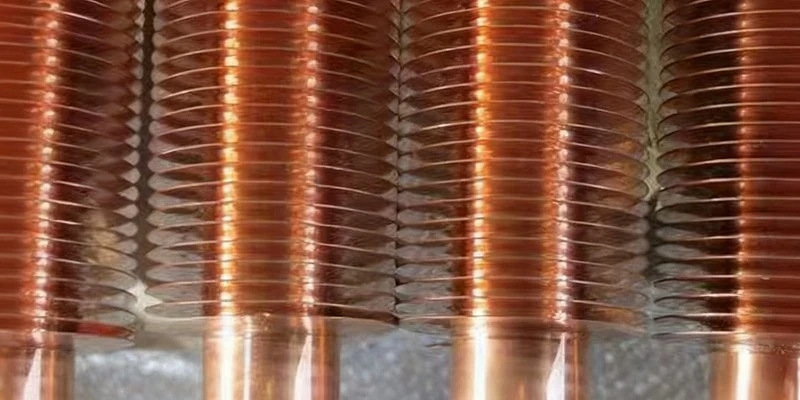

Extruded finned tubes, tseem hu ua dov finned hlab los yog ib qho finned tubes, yog tus cwj pwm los ntawm "kev sib sau ua ke." Ib qho khoom siv mandrel (los yog tuag) yog muab tso rau hauv lub hauv paus raj, thaum cov chais rau ntawm phab ntsa sab nrauv siv lub zog thiab tig. Nyob rau hauv lub siab loj heev, cov hlau ntawm lub hauv paus raj yog yuam mus rau hauv grooves ntawm cov chais, tsim fins ntawm tib cov khoom thiab integrally txuas rau lub hauv paus raj. Cov finned raj no muaj qhov zoo xws li qhov chaw du, tsis tshua muaj dej tsis kam, tiv thaiv corrosion zoo heev, thiab siab thermal conductivity.
Khoom siv: Tooj, txhuas, thiab txhuas alloys
Daim ntawv thov: Offshore platforms, tshuaj nroj tsuag, huab cua-cooled heat exchangers
Bimetallic composite finned tubes yog tsim los ntawm kev ntxig ib lub raj txhuas hauv cov hlau lossis stainless hlau puag raj. Ntawm ib lub tshuab tshwj xeeb dov, siab - lub siab chais extrude cov txhuas sab nraud los tsim cov fins thaum ob qho tib si txhuas thiab hlau tau txais cov yas deformation. Qhov no tsim kom nruj, seamless metallurgical bond ntawm ob cov ntaub ntawv. Qhov tshwm sim yog qhov ruaj khov, siab - ua haujlwm tau zoo finned raj uas sib txuas ua haujlwm siab ua haujlwm nrog kev ua haujlwm kub zoo heev, tsim rau qhov kub txog li 280 degree.
Khoom siv: Lub hauv paus raj feem ntau yog ua los ntawm carbon steel lossis stainless hlau; cov fins yog ua los ntawm txhuas los yog tooj liab.
Daim ntawv thov: Cua txias, fais fab nroj tsuag turbine txias.
Xaiv txoj cai Finned Tube
Xaiv qhov tsim nyog finned tube tsim yuav tsum xav txog:
- Kev khiav hauj lwm kub thiab siab
- Hom kua (cua, roj, roj, chav, tub yees)
- Environmental corrosion theem
- Xav tau tshav kub hloov efficiency
- Kev siv nyiaj txiag, kev saib xyuas, thiab kev pabcuam lub neej xav tau
Cov kws ua haujlwm feem ntau ua cov kev ntsuas cua sov los txiav txim seb puas muaj cov welded, embedded, lossis mechanically bonded fin type zoo tshaj plaws raws li qhov kev xav tau ntawm lub sijhawm ntev -.
TORICH muaj ntau yam kev daws teeb meem finned raj tsim los ua kom tau raws li qhov xav tau ntawm kev lag luam niaj hnub no. Peb cov khoom tseem ceeb finned raj muaj xws li: Embedded Finned Tubes, H-Type Finned Tubes, High-Frequency Welded Finned Tubes, Extruded Finned Tubes, thiab lwm yam.
Txhua yam ntawm cov khoom no yog tsim nyob rau hauv kev tswj xyuas nruj thiab tuaj nrog cov ntaub ntawv ntsuam xyuas, ua kom ntseeg tau, kev ua tau zoo, thiab kev ua haujlwm ntev.
